在電子元器件采購領域，貼片電容作為基礎元件廣泛應用于各類電路設計。不同品牌的貼片電容命名規則各具特色，掌握這些規則有助于快速識別元件參數，提升采購效率。本文將詳細解析三星、國巨、村田、TDK四大主流品牌的貼片電容命名規則。

一、三星貼片電容命名規則

三星貼片電容的命名規則以“CL”開頭，代表積層陶瓷電容。后續編碼由尺寸、介質材料、容量、誤差、耐壓、厚度、端頭類別及包裝方式等多部分組成。

1. 尺寸編碼：如“03”代表0201尺寸（0.6×0.3mm），“21”代表0805尺寸（2.0×1.25mm）等。
2. 介質材料：I類介質用C（COG/NPO）、S（S2H）等表示；II類介質用A（X5R）、B（X7R）等表示。
3. 容量表示：采用三位數表示，前兩位為有效數字，第三位為有效數字后“0”的個數。如“104”表示100,000pF（即0.1μF）。
4. 誤差范圍：用字母表示，如B（±0.1pF）、K（±10%）等。
5. 耐壓值：用字母或數字表示，如Q（6.3V）、A（25V）等。
6. 厚度與端頭：厚度如3（0.30mm）、A（0.65mm）等；端頭類別如A（常規產品，鈀/銀/鎳屏蔽/錫100%）等。
7. 包裝方式：如B（散裝）、O（紙版箱料帶，10英寸料盤）等。

示例：CL10B104KA8NNNC，表示0603尺寸、X7R介質、100nF容量、±10%誤差、16V耐壓的三星貼片電容。

二、國巨貼片電容命名規則

國巨貼片電容的命名規則以“CC”開頭，表示多層陶瓷貼片電容。后續編碼包含尺寸、材質、電壓、容量、誤差及包裝等信息。

1. 尺寸表示：前兩位數字表示長度（英寸），后兩位表示寬度（英寸）。如“0402”表示0.04×0.02英寸（1.0×0.5mm）。
2. 材質類型：如C0G（NP0）表示超穩定型，X7R表示穩定型，Y5V表示高容值型。
3. 額定電壓：用數字表示，如04（4V）、06（6.3V）等。
4. 容量表示：前三位數字中，前兩位為有效數字，第三位為乘數（零的個數）。如“104”表示100,000pF（即0.1μF）。
5. 誤差范圍：用字母表示，如J（±5%）、K（±10%）等。
6. 包裝形式：如T（卷帶包裝）、B（袋裝）等。

示例：CC0603KRX7R9BB103，表示0603尺寸、X7R介質、10nF容量、±10%誤差、16V耐壓的國巨貼片電容。

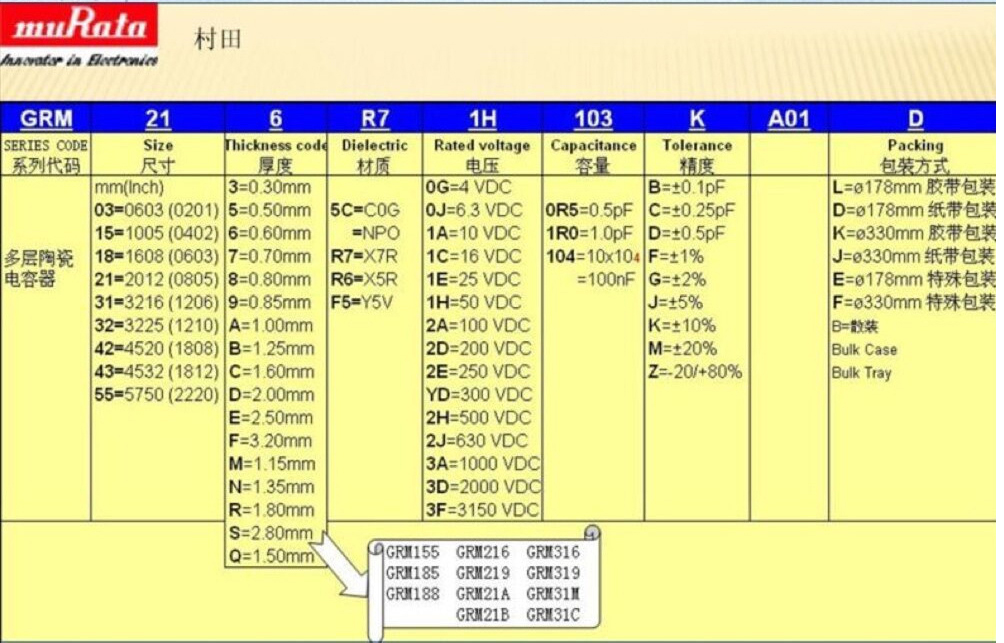

三、村田貼片電容命名規則

村田貼片電容的命名規則較為復雜，但通常包含系列名稱、尺寸、厚度、材質、電壓、容量、誤差及包裝等信息。

1. 系列名稱：如“GRM”表示普通貼片陶瓷電容。
2. 尺寸代碼：村田常用代碼如03（0201尺寸）、18（0603尺寸）等。
3. 厚度代碼：如5（0.5mm）、8（0.8mm）等。
4. 材質代碼：如5C（COG/NPO）、R7（X7R）等。
5. 電壓表示：如0J（6.3V）、1C（16V）等。
6. 容量表示：采用三位數表示，如“107”表示100μF。
7. 誤差范圍：用字母表示，如K（±10%）、M（±20%）等。
8. 包裝形式：如D（直徑180mm紙帶編帶盤裝）、L（直徑180mm壓紋帶編帶盤裝）等。

示例：GRM188R61A225KE34D，表示0603尺寸、X5R介質、2.2μF容量、±10%誤差、10V耐壓的村田貼片電容。

四、TDK貼片電容命名規則

TDK貼片電容的命名規則包含系列名稱、尺寸、材質、電壓、容量、誤差及包裝等多部分信息。

1. 系列名稱：以“C”開頭，表示電容器。
2. 尺寸表示：采用公制表示，如1608（0603尺寸）、2012（0805尺寸）等。
3. 材質類型：如CH、COG、X7R、Y5V等。
4. 額定電壓：用字母或數字表示，如0G（4V）、1A（10V）等。
5. 容量表示：采用三位數表示，如“106”表示10μF。
6. 誤差范圍：用字母表示，如B（±0.1pF）、K（±10%）等。
7. 產品厚度與包裝：厚度如020（0.20mm）、080（0.80mm）等；包裝形式如A（178mm卷筒、4mm間距）等。

示例：C3216X7R1E106MTJOON，表示1206尺寸、X7R介質、10μF容量、±20%誤差、25V耐壓的TDK貼片電容。

總結

掌握三星、國巨、村田、TDK四大品牌的貼片電容命名規則，有助于電子元器件采購人員快速識別元件參數，提高采購效率。在實際采購過程中，還需結合具體應用場景和電路設計要求，綜合考慮電容的容量、電壓、誤差、溫度特性等因素，以確保電路的穩定性和可靠性。
